- 如果您對該產品感興趣的話，可以
- 產品名稱：IPEH-002021 Peak-System CAN轉USB接口適配器
- 產品型號：IPEH-002021 PCAN-USB adapter接口適配器
- 產品展商：其他品牌
- 會員價格：2580.00 元
- 產品文檔：
-
簡單介紹
IPEH-002021 PCAN-USB adapter接口適配器使接入CAN網絡非常容易,它的小巧緊湊的塑料外殼特別適合于隨身攜帶,光電解耦版本確保了PC和CAN端之間電隔離達到500 V,整套還包含CAN監視器PCAN-View用于 Windows 和編程界面PCAN-Basic.
產品描述
型號 IPEH-002021
特性
比特率高達 1 Mbit/s
時間戳分辨率大約42 μs
符合兩種CAN規范即2.0A (11-bit ID) 和 2.0B (29-bit ID)
通過D-Sub, 9-引腳實現CAN總線連接 (遵守CiA 102)
NXP SJA1000 CAN控制器, 16 MHz 時鐘頻率
NXP PCA82C251 CAN收發器
通過焊接跳接線可連接CAN接口上的5伏電源，比如用于外部收發器
USB供電

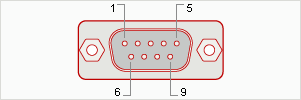

D-Sub接口引腳圖
|
管腳
|
管腳定義
|
|
1
|
沒有連接 / 可選 +5V
|
|
2
|
CAN-L
|
|
3
|
GND
|
|
4
|
沒有連接
|
|
5
|
沒有連接
|
|
6
|
GND
|
|
7
|
CAN-H
|
|
8
|
沒有連接
|
|
9
|
沒有連接 / 可選 +5V
|
